Cấu tạo của máy trộn bê tông cưỡng bức
Hỗn hợp bê tông xi măng hiện đang được sử dụng chủ yếu trong các công trình xây dựng hiện nay bởi kết cấu vững chắc, chất lượng cao, dễ tạo hình nhờ các khuôn đúc và tính thẩm mỹ cao. Nhưng việc trộn bê tông bằng tay sẽ không đáp ứng được cho các công trình, đặc biệt là những công trình lớn, cả về số lượng và chất lượng. Vì vậy, máy trộn bê tông ra đời để giải quyết cũng như đáp ứng các nhu cầu sử dụng bê tông xi năm trong xây dựng. Trong bài viết này, Hạnh Cường sẽ giới thiệu tới các bạn về cấu tạo của máy trộn bê tông cưỡng bức để các bạn tham khảo
Có thể bạn quan tâm:
Khái niệm và phân loại máy trộn bê tông
Những thương hiệu máy bơm nước hàng đầu hiện nay
Cấu tạo của máy trộn bê tông cưỡng bức
Máy trộn bê tông cưỡng bức có thể chia làm 2 loại:
+ Máy trộn bê tông cưỡng bức có trục quay cánh trộn đứng
+ Máy trộn bê tông cưỡng bức bằng vít và quay ngang
1. Cấu tạo của máy trộn bê tông cưỡng bức có trục quay cánh trộn đứng
Loại máy trộn này thường được sử dụng trong các xưởng bê tông đúc sẵn hoặc bê tông thương phẩm cần chất lượng của bê tông cao với khối lượng lớn

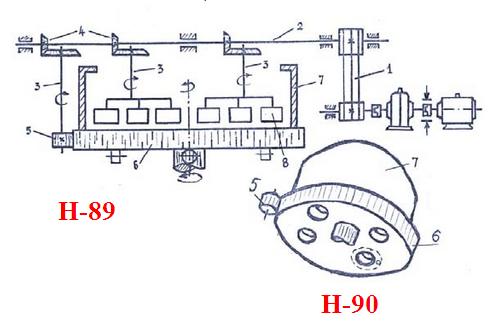

Hình ảnh: Cấu tạo của máy trộn bê tông cưỡng bức có trục quay cánh trộn đứng
Ghi chú:
1 - Bộ truyền động đai 5 - Bánh răng quay thùng
2 - Trục truyền động ngang 6 - Bánh răng bao đáy thùng
3 - Các trục truyền động đứng 7 - Thùng trộn
4 - Bộ truyền bánh răng nón 8 - Cánh trộn
Với loại máy trộn này, chỉ tiến hành tiếp liệu khi thùng trộn đã quay ổn đinh.
Thùng trộn có dung tích tối đa 3m3, với đường kính lớn hơn 2 – 3 lần so với chiều cao, dưới đáy thùng có bao bánh rang trụ.
Khi hoạt động, bánh răng số 4 sẽ quay khi trục ngang quay => làm các trục quay đứng quay cùng chiều => thùng trộn sẽ quay ngược chiều với cánh trộn => giúp tốc độ trộn nhanh và hỗn hợp vữa được trộn đều. Hỗn hợp vữa sẽ được đẩy ra ngoài thông qua lỗ xả ở đấy với cấu tạo như H-90
Video: Máy trộn vữa, bê tông cưỡng bức
2. Máy trộn bê tông cưỡng bức bằng vít và quay ngang
Cấu tạo của loại máy trộn này hoạt động dựa trên cơ sở vít tải. Máy trộn này bao gồm 1 hoặc 2 vít trộn quay ngược chiều nhau đặt trong ống bao – đóng vai trò là cánh trộn và đẩy vật liệu khi được tiếp vào ống bao. Thông qua bộ phận truyền động và động cơ, đầu trục vít được nối với trục quay. Cánh vít sẽ trộn và thông qua máng xả để đẩy hỗn hợp bê tông ra ngoài trong quá trình vít quay không ngừng
Với cấu tạo của máy trộn bê tông cưỡng bức, hy vọng các bạn có thể hiểu phần nào cơ chế hoạt động của máy trộn. Nhưng để chất lượng bê tông cũng như chất lượng công trình được đảm bảo, ngoài việc lựa chọn loại máy trộn phù hợp với nhu cầu và mục đích sử dụng, thì cần phải chọn tỉ lệ vật liệu trộn cũng như việc phối liệu theo đúng kỹ thuật. Mọi thắc mắc, hãy liên hệ với Hạnh Cường theo hotline: 0905.068.988.
